इलेक्ट्रिक स्लैग रिफाइनिंग फर्नेस (ईएसआर)
ई-इलेक्ट्रोस्लैग रिफाइनिंग फर्नेस ईएसआर प्रतिस्पर्धी एकल इलेक्ट्रोस्लैग फर्नेस विशेष मिश्र धातु स्टील्स के पिघलने के लिए वजन टी 50 टी ई-स्लैग रिफाइनिंग फर्नेस

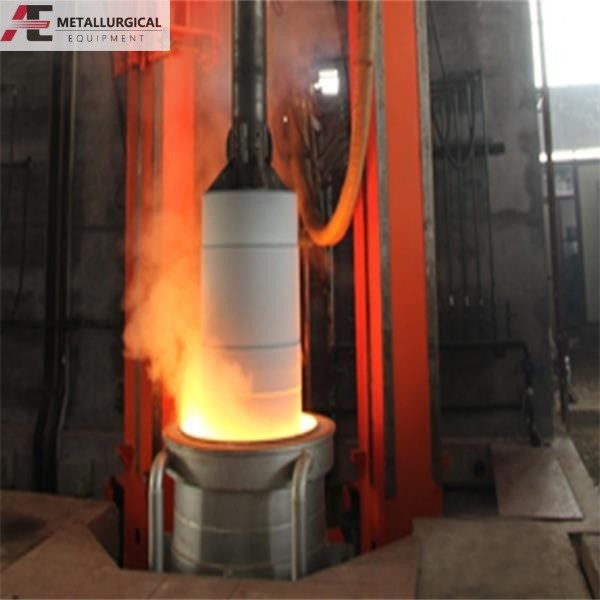

इलेक्ट्रोस्लैग रिफाइनिंग फर्नेस एक प्रकार का विशेष पिघलने वाला उपकरण है जो रिफिलिंग करंट द्वारा उत्पन्न गर्मी का उपयोग स्लैग पूल में डाले गए उपभोग्य इलेक्ट्रोड को पिघलने के लिए करता है।धातु पिघलने बूंदों के बाद स्लग तरल द्वारा साफ कर रहे हैं, वे पानी से ठंडा क्रिस्टलाइज़र में इलेक्ट्रोस्लैग बैग में क्रिस्टलीकृत होते हैं।
इलेक्ट्रोस्लैग रीमोटिंग एक गर्मी स्रोत के रूप में विद्युत के स्लैग के माध्यम से गुजरने पर उत्पन्न प्रतिरोध गर्मी का उपयोग करके पिघलने की एक विधि है।इसका मुख्य उद्देश्य धातु को शुद्ध करना और एक समान और घने क्रिस्टलीय संरचना के साथ स्टील बैंग प्राप्त करना हैइलेक्ट्रोस्लैग रीमेल्ट स्टील में उच्च शुद्धता, बहुत कम सल्फर सामग्री, गैर धातु समावेशन का ठीक फैलाव, बैंगट की चिकनी सतह, समान और घनी क्रिस्टलीकरण है।कोई सफेद धब्बे और वार्षिक अंगूठी पृथक्करण नहींएक समान सूक्ष्म संरचना और रासायनिक संरचना के कारण, इलेक्ट्रोस्लैग स्टील के यांत्रिक गुण एक ही स्टील फोर्जिंग के सूचकांक तक पहुंच सकते हैं या उससे अधिक हो सकते हैं।बड़े और मध्यम आकार के फोर्जिंग में इलेक्ट्रोस्लैग रीमेटिंगमोनोपोल स्थिति में मॉड्यूल खाली उत्पादन, उपकरण इस्पात, maraging इस्पात, दो चरण इस्पात बिलेट, ठंड रोल electroslag इस्पात में एक फायदा है,electroslag पिघलने कास्टिंग आकार के भागों एक अद्वितीय है, चीन में इलेक्ट्रोस्लैग स्टील का वार्षिक उत्पादन सैकड़ों हजारों टन तक पहुंच गया है। इलेक्ट्रोस्लैग भट्ठी विशेष इस्पात मिलों के लिए एक अनिवार्य उत्पादन उपकरण है।
इलेक्ट्रोस्लैग धातु विज्ञान के तीन मूल कार्य हैंः ताप, शोधन और अनुक्रमिक क्रिस्टलीकरण।

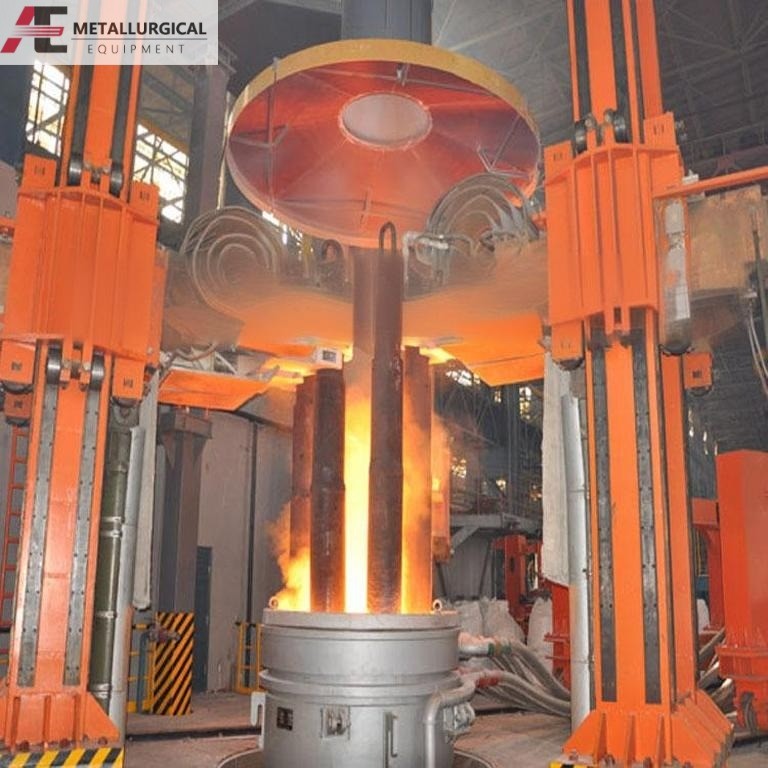

समर्थन बांह और बैंगट कार के रूप के अनुसार, इलेक्ट्रोस्लैग भट्ठी को विभाजित किया जा सकता हैः एकल-बांह एकल बैंगट मॉडल, एकल-बांह डबल बैंगट मॉडल, डबल-बांह बैंगट वैकल्पिक प्रकार,दोहरी बांह घूर्णन वैकल्पिक स्थिर प्रकार, दोहरी-बांह घूर्णन वैकल्पिक पंप प्रकार।
इलेक्ट्रो स्लैग रिफाइनिंग फर्नेस तकनीकी मापदंडों की तालिका
|
नाममात्र क्षमता |
चरण |
अंगूठी व्यास |
ट्रांसफार्मर क्षमता |
नोट्स |
|
0.2T |
एकल चरण |
Φ 200 मिमी |
240केवीए |
अनुशंसा एकल बांह |
|
0.5T |
एकल चरण |
Φ 300 मिमी |
400केवीए |
अनुशंसा एकल बांह |
|
1.2T |
एकल चरण |
Φ 380 मिमी |
630केवीए |
अनुशंसा दोहरी बांह |
|
2T |
एकल चरण |
Φ 500 मिमी |
800केवीए |
अनुशंसा दोहरी बांह |
|
3T |
एकल चरण |
Φ 600 मिमी |
1000केवीए |
अनुशंसा दोहरी बांह |
|
5T |
एकल चरण |
Φ 700 मिमी |
1400केवीए |
अनुशंसा दोहरी बांह |
|
8T |
एकल चरण |
Φ 850 मिमी |
1800केवीए |
अनुशंसा दोहरी बांह |
|
10T |
एकल चरण |
Φ 900 मिमी |
2300केवीए |
अनुशंसा दोहरी बांह |
|
15T |
एकल चरण |
Φ 1000 मिमी |
2600केवीए |
अनुशंसा दोहरी बांह |
|
20T |
एकल चरण |
Φ 1200 मिमी |
3200केवीए |
अनुशंसा दोहरी बांह |
|
10T |
तीन चरण |
Φ 900 मिमी |
2300केवीए |
दोहरी बांह |
|
15T |
तीन चरण |
Φ 1000 मिमी |
2400केवीए |
दोहरी बांह |
|
20T |
तीन चरण |
Φ 1200 मिमी |
2700केवीए |
दोहरी बांह |
|
40T |
तीन चरण |
Φ 1550 मिमी |
4200केवीए |
दोहरी बांह |
|
80T |
तीन चरण |
Φ 2000 मिमी |
8100केवीए |
दोहरी बांह |
|
120T |
तीन चरण |
Φ 2300 मिमी |
9600केवीए |
दोहरी बांह |
