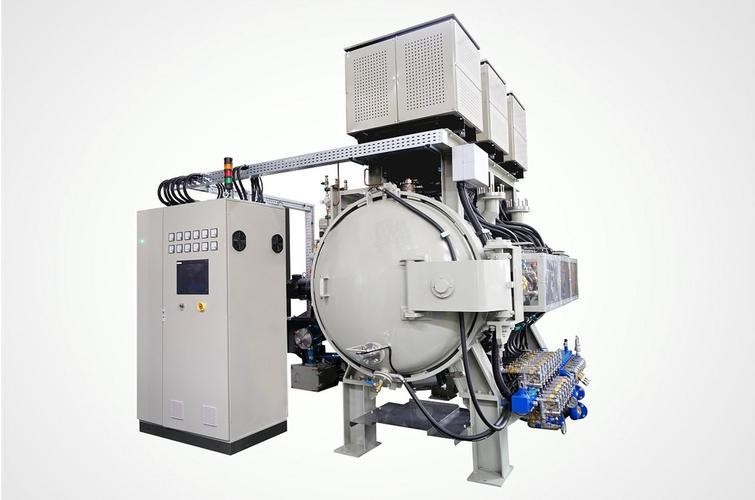

वैक्यूम सिंटरिंग डीग्रिजिंग इंटीग्रेटेड ओवन
वैक्यूम सिंटरिंग डिबेंडिंग फर्नेस वैक्यूम डिबेंडिंग और सिंटरिंग फर्नेस (SiC/Si3N4/AlN), वैक्यूम डिबेंडिंग फर्नेस
सीमेंटेड कार्बाइड, उच्च घनत्व मिश्र धातु, स्टेनलेस स्टील उत्पादों, उच्च तापमान मिश्र धातु, चुंबकीय सामग्री, सिरेमिक पाउडर उत्पादों, कार्बाइड, आदि के degreasing के लिए उपयुक्त
उत्पाद की विशेषताएं
1. भट्ठी शरीर एक क्षैतिज एकल-कक्ष पानी ठंडा जैकेट संरचना है, और भट्ठी दरवाजा एक सैंडविच पानी ठंडा जैकेट संरचना को अपनाता है। बाहरी परत साधारण स्टील प्लेट है,और आंतरिक परत स्टेनलेस स्टील हैदोनों छोरों पर फ्लैंग्स क्रमशः सिलेंडर और भट्ठी कवर सैंडविच के लिए वेल्डेड हैं। आसान लोडिंग और अनलोडिंग के लिए डबल-डोर मैनुअल क्लैंपिंग संरचना को अपनाया जाता है।
2स्वचालन नियंत्रण की डिग्री में सुधार करने के लिए, इस भट्ठी के वैक्यूम प्रणाली के प्रत्येक पाइपलाइन पर मुख्य वाल्व वायवीय वाल्व हैं, जो संचालित करने के लिए सहज और सुविधाजनक हैं।
3प्रणाली में दो ग्लास रोटर फ्लोमीटर हैं जो कि ओवन में भरे गैस के प्रवाह दर को क्रमशः समायोजित करते हैं।
4भट्ठी में दबाव की निगरानी के लिए भट्ठी के शरीर पर एक विद्युत संपर्क दबाव माप स्थापित किया जाता है।यह स्वचालित रूप से सिस्टम के सुरक्षित संचालन सुनिश्चित करने के लिए दबाव को जारी कर सकते हैं.
5डिग्रिजिंग चरण के दौरान, दिशात्मक वायु प्रवाह डिग्रिजिंग प्राप्त करने के लिए उत्पाद की वसा सामग्री के अनुसार गैस की एक छोटी मात्रा को उचित रूप से भरा जा सकता है।
6तेजी से ठंडा करने वाले उपकरण में एक मोटर, एक पंखे के इम्पेलर, एक अंतर्निहित रेडिएटर और हीट आइसोलेशन स्क्रीन पर एक वेंटिलेशन दरवाजा होता है।भट्ठी जल्दी से काम टुकड़ा ठंडा करने के लिए निष्क्रिय गैस Ar के साथ भरा है.
|
मॉडल संख्या |
UNDSJL-30×30×60 |
UNDSJL-40×40×100 |
UNDSJL-50×50×120 |
|
नामित विद्युत आपूर्ति |
380V,50Hz/60Hz |
380V,50Hz/60Hz |
380V,50Hz/60Hz |
|
भट्ठी की संरचना |
क्षैतिज एकल-कक्ष पानी ठंडा जैकेट, डबल-दरवाजा मैनुअल clamping संरचना |
क्षैतिज एकल-कक्ष पानी ठंडा जैकेट, डबल-दरवाजा मैनुअल clamping संरचना |
क्षैतिज एकल-कक्ष पानी ठंडा जैकेट, डबल-दरवाजा मैनुअल clamping संरचना |
|
भट्ठी का नामित तापमान |
1550°C |
1550°C |
1550°C |
|
भट्ठी तापमान एकरूपता |
±5°C |
±5°C |
±5°C |
|
खाली भट्ठी की ठंडी सीमा वैक्यूम डिग्री |
2pa |
2pa |
2pa |
|
दबाव वृद्धि की दर |
1pa/h |
1pa/h |
1pa/h |
|
कार्यक्षेत्र के आयाम (चौड़ाई × ऊंचाई × लंबाई) |
300×300×600 मिमी |
400×400×1000 मिमी |
500×500×1200 मिमी |
|
हीटिंग पावर |
लगभग 75 किलोवाट |
लगभग 90 किलोवाट |
लगभग 135 किलोवाट |
|
डिवाक्सिंग दर |
≥96% (प्रोफाइलिंग एजेंट पैराफिन है, ऋणात्मक बालास्ट गैस डीवैक्सिंग की स्थिति में) |
≥96% (प्रोफाइलिंग एजेंट पैराफिन है, ऋणात्मक बालास्ट गैस डीवैक्सिंग की स्थिति में) |
≥96% (प्रोफाइलिंग एजेंट पैराफिन है, ऋणात्मक बालास्ट गैस डीवैक्सिंग की स्थिति में) |
|
खाली भट्ठी की अधिकतम ताप दर |
15°C/मिनट |
15°C/मिनट |
15°C/मिनट |
|
कार्य वातावरण |
वैक्यूम या निष्क्रिय गैस ((Ar या N2) |
वैक्यूम या निष्क्रिय गैस ((Ar या N2) |
वैक्यूम या निष्क्रिय गैस ((Ar या N2) |
|
शीतलन गैस का दबाव |
≤0.15 एमपीए ((निश्चित दबाव) |
≤0.15 एमपीए ((निश्चित दबाव) |
≤0.15 एमपीए ((निश्चित दबाव) |
|
शीतलन जल का नामित दबाव |
0.1~0.2M Pa |
0.1~0.2M Pa |
0.1~0.2M Pa |
|
पानी की आपूर्ति का तापमान |
≤ 28°C |
≤ 28°C |
≤ 28°C |
|
नामित मृत भार |
150 किलो |
300 किलो |
500 किलो |
बिक्री के बादः
1स्थापना, कमीशन और स्वीकृति
हम खरीदार के संयंत्र में स्थापना, कमीशन और स्वीकृति करते हैं।कमीशन करने वाले कर्मियों को कर्मचारी मानक के अनुसार मांगकर्ता द्वारा निःशुल्क उपलब्ध कराया जाएगा।.
उपकरण खरीदार को भेज दिया, विक्रेता खरीदार की अधिसूचना प्राप्त, दोनों एक सप्ताह के भीतर एक साथ बॉक्स से बाहर ले जाने के लिए उपकरण,फिर पैकिंग सूची के अनुसार उपकरण और सभी घटकों की जांच करें उपकरण के सामान, स्पेयर पार्ट्स और विशेष उपकरण, संलग्न मैनुअल और तकनीकी दस्तावेज आदि सहित।
स्थापना और डिबगिंग के बाद, उपकरण को तकनीकी सामानों के अनुसार स्वीकार किया जाना चाहिए।
2प्रशिक्षण
जब ग्राहक को भट्ठी सौंपी जाएगी, तब हम ग्राहक को प्रशिक्षण देंगे। ग्राहक के परिचालन कर्मियों को आयोग में शामिल होना चाहिए।ग्राहक की कंपनी में स्थापित करते समय.
यह व्यावहारिक संचालन प्रशिक्षण और व्यावहारिक रखरखाव प्रशिक्षण है, और हमारे तकनीकी कर्मियों बुनियादी सिद्धांत बता देंगे, उपकरण रखरखाव ज्ञान,और सामान्य दोष प्रबंधन उपायहम 2 से 3 श्रमिकों को प्रशिक्षण दे सकते हैं।
3. वारंटी अवधि
उपकरण की वारंटी अवधि 12 महीने है, जो आपूर्तिकर्ता की स्थापना और डिबगिंग की तारीख से शुरू होती है।बिक्री के पश्चात सेवा कर्मियों को 2 घंटे के भीतर समाधान प्रदान करना होगायदि उपचार के लिए साइट पर जाने की आवश्यकता है, तो विक्रेता द्वारा भेजे गए ऑपरेटरों को जहाज पर जाने के 48 घंटों के भीतर साइट पर पहुंचना चाहिए।आपात स्थिति मेंऑपरेटरों को जहाज पर जाने के 48 घंटे के भीतर साइट पर पहुंचना चाहिए और जब तक गलती दूर नहीं हो जाती और उपकरण सामान्य स्थिति में नहीं आ जाता, तब तक मरम्मत करना जारी रखना चाहिए।
