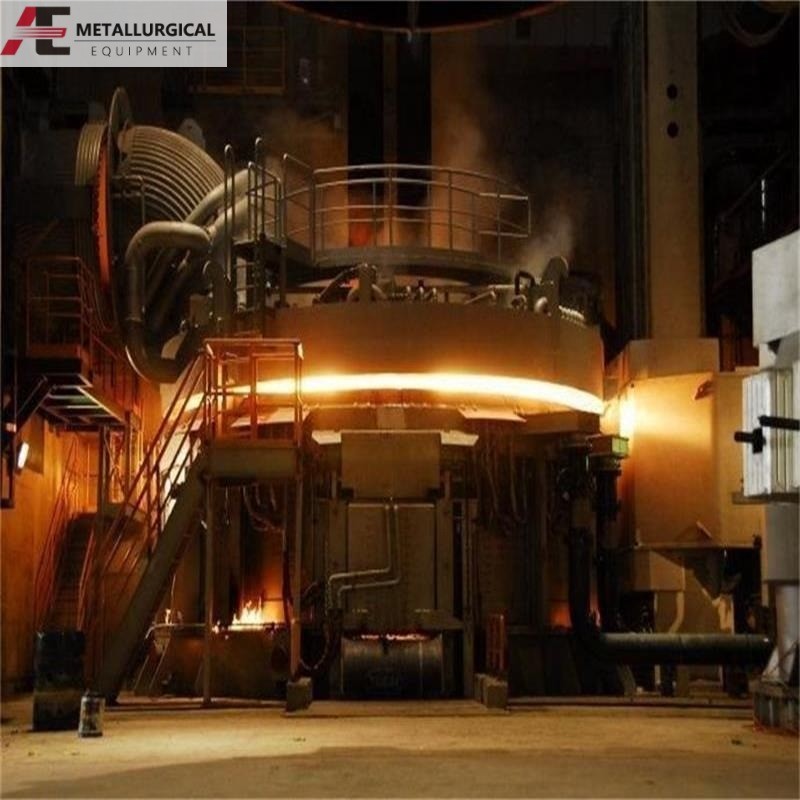

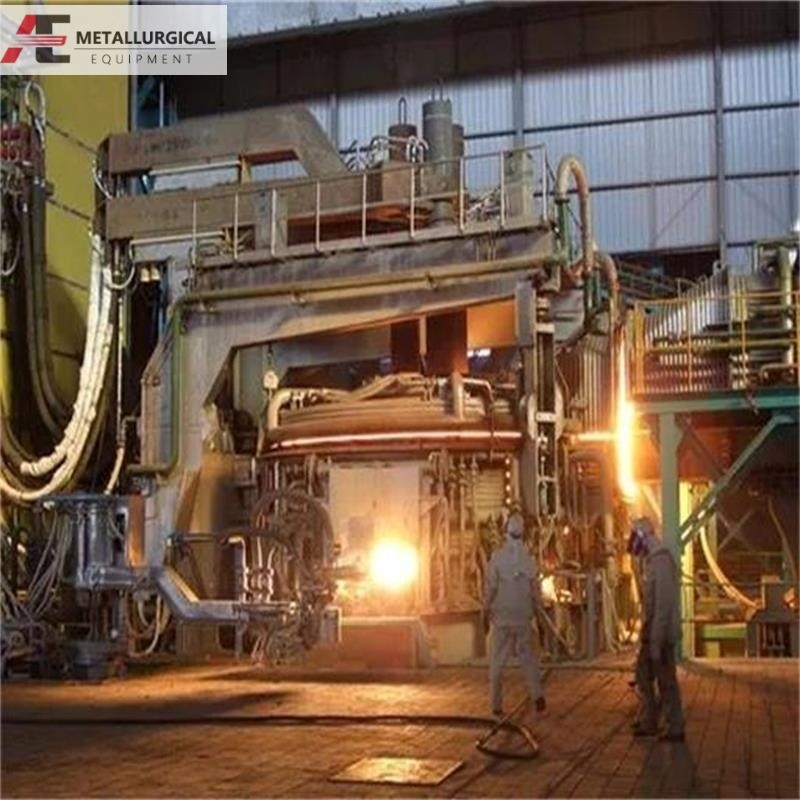

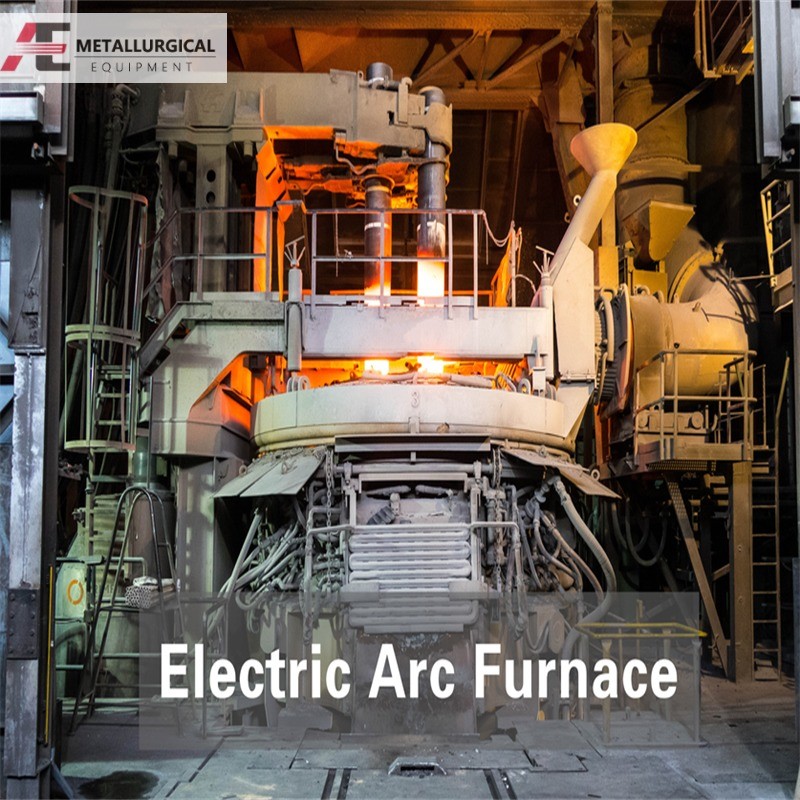

इलेक्ट्रिक आर्क फर्नेस
स्क्रैप आयरन/स्टील के पिघलने के लिए इलेक्ट्रिक आर्क फर्नेस 1.5-100 टन क्षमता CCM और हॉट रोलिंग मिल उच्च क्षमता
उत्पाद का अवलोकन
विद्युत चाप भट्ठी ईंधन स्रोत के रूप में बिजली का उपयोग कर रही है, और विद्युत और भट्ठी चार्ज द्वारा उत्पादित उच्च तापमान चाप का उपयोग भट्ठी चार्ज को गर्म करने और पिघलने के लिए करती है।यह सामान्य इस्पात के उत्पादन में व्यापक रूप से उपयोग किया जाता हैउच्च गुणवत्ता वाला कार्बन स्टील, विभिन्न मिश्र धातु इस्पात, स्टेनलेस स्टील, विभिन्न फेरोलिग्स। यह इस्पात बनाने वाले कारखानों, फाउंड्री कारखानों, लौह मिश्र धातु बनाने वाले कारखानों आदि में मुख्य उपकरण है।
विशेषताएंः
1,पिघलने का तापमान नियंत्रित करने के लिए लचीला है, विभिन्न स्टील ग्रेड उत्पादन आवश्यकताओं को पूरा करता है।
2,उच्च ताप दक्षता, भट्ठी के अंदर के वातावरण को नियंत्रित किया जा सकता है।
3,फॉस्फोरस, सल्फर, ऑक्सीजन और अन्य अशुद्धियों को हटा सकता है और इस्पात की गुणवत्ता में सुधार कर सकता है।
4,इस्पात की रासायनिक संरचना को नियंत्रित करना आसान है, मिश्र धातुओं की स्थिर और उच्च वसूली दर।
5,उपकरण सरल और छोटी तकनीकी प्रक्रिया है।
नई तकनीक का प्रयोग:
1,अनुकूलन डिजाइन
2,नलीदार पानी से ठंडा भट्ठी की दीवार और भट्ठी का ढक्कन
एक्सेन्ट्रिक बॉटम टैपिंग (ईबीटी)
तांबा-चक्की संयुक्त इलेक्ट्रोड हाथ
3,क्लस्टर प्रकार के बड़े अनुभागीय क्षेत्र के पानी से ठंडा केबल
बड़ी धारा प्रणाली संरचना का अनुकूलन (ऊर्जा-बचत प्रकार)
आनुपातिक वाल्व हाइड्रोलिक प्रणाली
मूल स्तर (पीएलसी) + प्रक्रिया स्तर (औद्योगिक नियंत्रण कंप्यूटर) नियंत्रण प्रणाली
आवृत्ति नियंत्रण तकनीक
नेटवर्क तकनीक
जिसमें निम्नलिखित शामिल हैं:
1भट्ठी का शरीर 2 झुकाव तंत्र 3 भट्ठी का ढक्कन 4 भट्ठी का ब्रैकेट
5. भट्ठी कवर उठाने और घूर्णन तंत्र
6. इलेक्ट्रोड लिफ्टिंग तंत्र 7. शॉर्ट नेट सिस्टम 8 कूलिंग सिस्टम
हवा संपीड़न प्रणाली 10. ऊर्ध्वाधर ब्रैकेट
11. रखरखाव प्लेटफार्म 12. प्लेटफार्म 13. इलेक्ट्रोड एक्सटेंशन डिवाइस
14हाइड्रोलिक प्रणाली 15. ट्रांसफार्मर 16. ओवन दरवाजा ऑक्सीजन लांस डिवाइस
1718. उच्च वोल्टेज कैबिनेट
19कम वोल्टेज बिजली आपूर्ति प्रणाली
20कंप्यूटर और पीएलसी नियंत्रण प्रणाली
मुख्य तकनीकी विनिर्देश:
|
प्रकार |
नामित क्षमता |
अधिकतम क्षमता |
भट्ठी के शेल का आंतरिक व्यास (एमएम) |
इलेक्ट्रोड व्यास (एमएम) |
ट्रांसफार्मर क्षमता ((KVA) |
|
ईएएफ-5टी |
5 |
10 |
3200 |
300 |
2500-4300 |
|
ईएएफ-10टी |
10 |
18 |
3600 |
350 |
५५००-८००० |
|
ईएएफ-15टी |
15 |
24 |
3800 |
350 |
8000-12500 |
|
ईएएफ-20टी |
20 |
30 |
4000 |
400 |
9000-12500 |
|
ईएएफ-25टी |
25 |
35 |
4200 |
400 |
12500 |
|
ईएएफ-30टी |
30 |
45 |
4400 |
400 |
12500-25000 |
|
ईएएफ-40टी |
40 |
55 |
4600 |
450 |
16000-30000 |
|
ईएएफ-45टी |
45 |
65 |
4800 |
450 |
16000-40000 |
|
ईएएफ-60टी |
60 |
85 |
5400 |
500 |
25000-60000 |
|
ईएएफ-80टी |
80 |
100 |
6100 |
500 |
30000-80000 |
|
ईएएफ-100 |
100 |
120 |
6400 |
550 |
40000-80000 |
